Промывной нижний клапан со стеклянным покрытием

Донный клапан со стеклянным покрытием обладает антикоррозийными характеристиками, высокой термостойкостью, устойчивостью к давлению, хорошими уплотняющими характеристиками и износостойкостью.

Отправить запрос

Описание

Клапан с промывочным дном со стеклянным покрытием является важным аксессуаром для управления выпуском материала, установленным на дне реактора со стеклянным покрытием. Он обладает характеристиками антикоррозионной стойкости, высокой термостойкости, сопротивления давлению, хорошей герметизирующей способности и износостойкости. Классифицированные по структуре, есть три типа футерованных заподлицо донных клапанов со стеклянным покрытием, включая верхний тип, нижний тип и шаровой клапан; путем уплотнения включенного типа уплотнения из ПТФЭ (рабочее давление<0.6mpa &="" tepmerature="" ≤120="" ℃)="" and="" corrugated="" gasket="" seal="" type;="" by="" operation="" included="" manual="" type,="" electric="" control="" type="" and="" pneumatic="" control="" type.="" also="" it="" canbe="" add="" temperature="" measuring="" device="" with="" a="" titanium="">

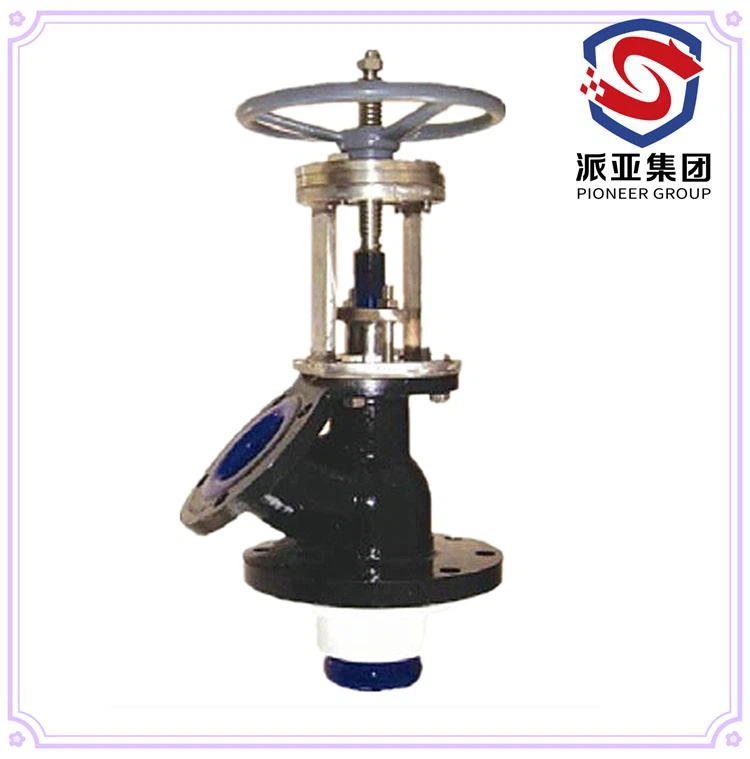

Fig-1 Glass Lined Flush Bottom Valve(001)

Fig-2 Structure of glass lined flush valve(001)

СПЕЦИФИКАЦИИ ПРОДУКТА

расчетное давление	Меньше или равно 1,0 МПа
Расчетная температура	-20 до 200 градусов
Толщина облицованного стекла	{{0}}.8 до 2,0 мм
Стандартная спец. Для промывочного клапана	Ду80/50,Ду100/80,Ду125/80,Ду150/100,Ду200/150
Стандартная спец. Для шарового клапана	Изодиаметрический тип: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200; Тип редуктора: DN80/40, DN100/50, DN100/65, DN125/80, DN150/100, DN150/125, DN200/150
Искровой тест для облицовки стекла	20 кВ после обжига стекла и 10 кВ перед доставкой
Термостойкость	Охлаждающий шок: 110 градусов, тепловой удар: 120 градусов
Стандарт дизайна	GB/T 25025-2010, HG/T 3217~3220-2016, ASME Section Ⅷ Div. 1 без штампа, DIN28136 (серия AE); Или против индивидуального стандарта
Стандарт сопла и фланца	ХГ/Т (ГБ), АСМЭ, ДЖИС, ДИН (опционный)
