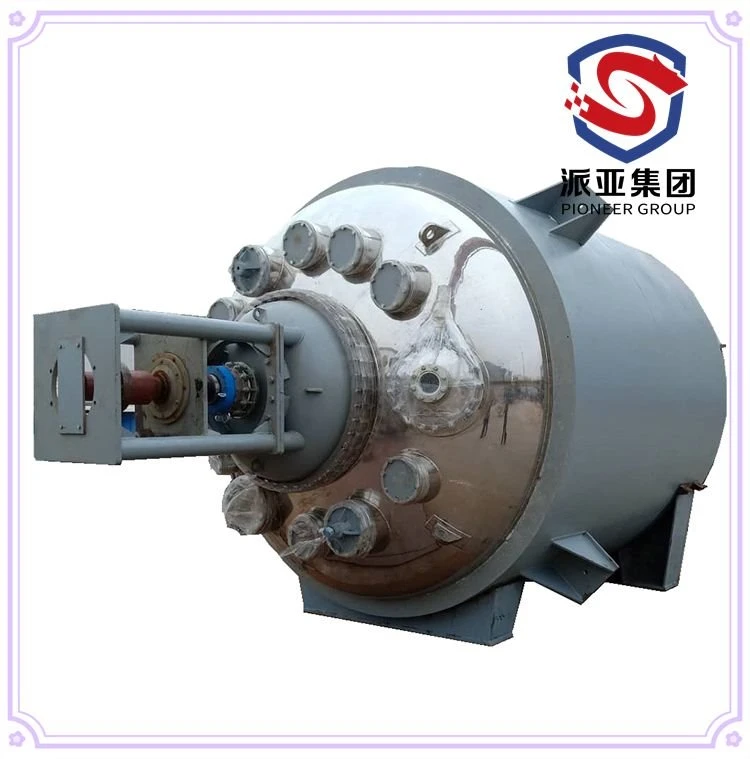

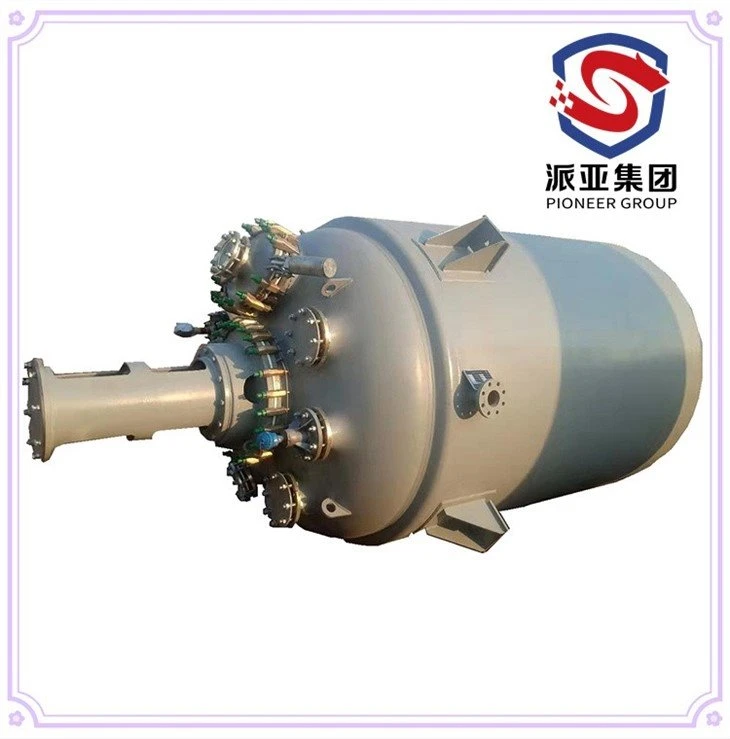

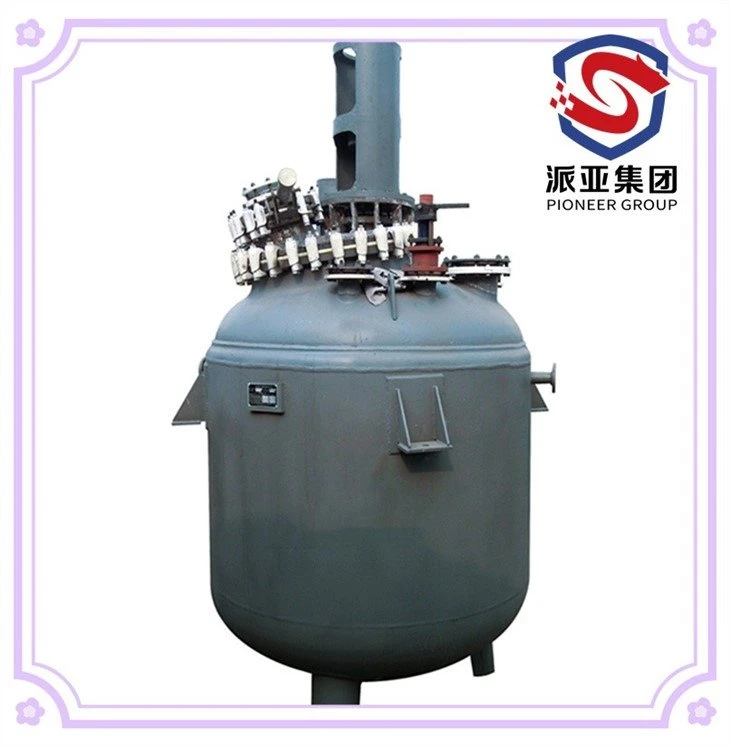

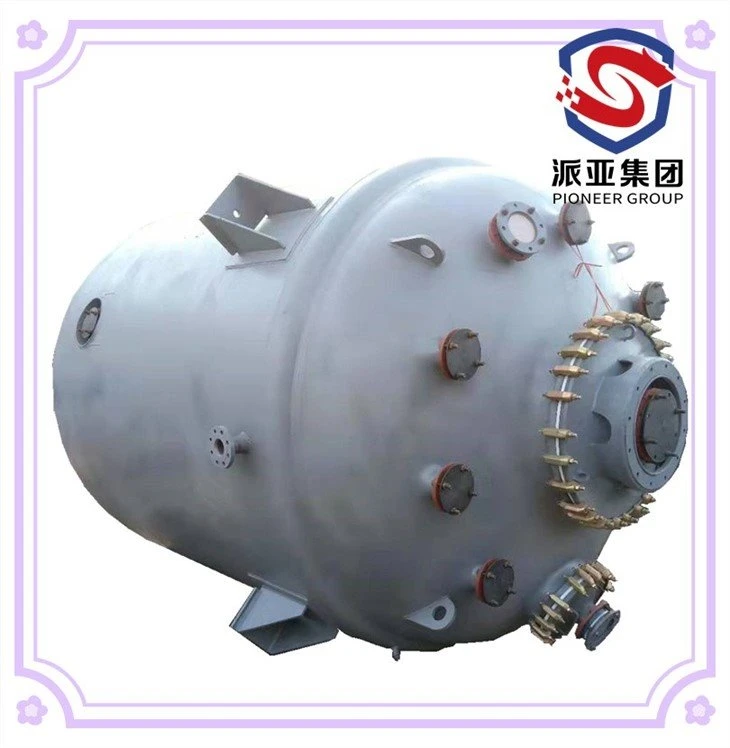

Реактор закрытого типа с футеровкой из стекла

Емкость: от 1000 до 40000 литров (серия F, GB/T25026-2017); от 3000 до 40000 литров (серия Q, GB/T25026-2017); От 1600 до 40000 литров (серия CE, DIN28136). это своего рода закрытый сварной вертикальный сосуд высокого давления с мешалкой с верхней вставкой, также называемый «моноблочным типом». Конструкция моноблочной конструкции не имеет большого основного отверстия, что обеспечивает максимальную прочность верхней головки и позволяет работать при более высоких номинальных давлениях.

Отправить запрос

Описание

Футерованный реактор закрытого типа представляет собой цельное оборудование сосуда под давлением вертикального типа с мешалкой, также называемое эмалированным реактором моноблочного типа. Его конструкция в основном включает в себя плотно сваренный корпус эмалированного сосуда, эмалированную мешалку с верхней вставкой, мотор-редукторный привод, уплотнение вала, нагревательную/охлаждающую рубашку типа U или змеевика, промывочный клапан, устройство измерения температуры и давления и и т. д. Конструкция моноблочной конструкции не имеет большого основного отверстия, что обеспечивает максимальную прочность верхней головки и позволяет использовать более высокие номинальные значения давления и большую производительность. Стандартная конструкция включала две разные системы: одна из серий GB Standard F и Q, а другая — стандартная серия CE DIN28136. Метод нагрева и/или охлаждения с рубашкой типа au или полузмеевиковой рубашкой с внешней стороны посредством пара, воды или термального масла.

Fig-1 Structure of Close type glass lined reactor

СПЕЦИФИКАЦИИ ПРОДУКТА

Вместимость	от 1000 до 40 000 литров (серия F, GB/T25027-2018); от 3000 до 40000 литров (серия Q, GB/T25027-2018); от 1600 до 40000 литров (серия CE, DIN28136); от 40000 до 50000 литров (настроить)
Расчетное давление сосуда	{{0}}.25 МПа, 0.6 МПа, 1,0 МПа
Расчетное давление рубашки	0.6 МПа
Тип куртки	Тип U или тип Semi-катушки
Расчетная температура	-20 до 200 градусов (серия F/Q) -25 до 230 градусов (серия CE)
Толщина облицованного стекла	{{0}},8–2,0 мм (серия F/Q) от 1,5 до 2,3 мм (серия CE)
Тип мешалки (опционально) & Скорость	Тип якоря съемной лопасти: от 50 до 80 об/мин с линейной скоростью конца лопасти не более 5 м/с (только для серии Q); Тип лопасти: от 70 до 125 об/мин с линейной скоростью конца лопасти не более 7 м/с; Пропеллер/крыльчатка: от 70 до 125 об/мин с линейной скоростью конца лопасти не более 8 м/с; Комбинированный тип или по индивидуальному заказу
Приводное устройство для перемешивания	Взрывозащищенный двигатель переменного тока (дополнительно) с редуктором вертикального типа
Уплотнение вала	Сальниковое уплотнение (меньше или равно 0,25 МПа); Механическое уплотнение одинарного типа (0,4 МПа); Механическое уплотнение двойного типа ({{0}}.6 МПа, 1,0 МПа); Магнитное уплотнение (опционально)
Искровой тест для облицовки стекла	20 кВ после обжига стекла и 10 кВ перед доставкой
Гидравлические испытания	1,2-кратное расчетное давление для рубашки и сосуда
Термостойкость	Охлаждающий шок: 110 градусов, тепловой удар: 120 градусов
Стандарт дизайна	ГБ/T150.1~4-2011,TSG21-2016/XG1-2020, ГБ/T25025-2010, ГБ/T25026-2017, HG/T{{7 }} (серия F/Q); ASME, раздел Ⅷ разд. 1 без штампа, DIN28136 (серия CE); Или против индивидуального стандарта
Стандарт сопла и фланца	ХГ/Т (ГБ), АСМЭ, ДЖИС, ДИН (опционный)

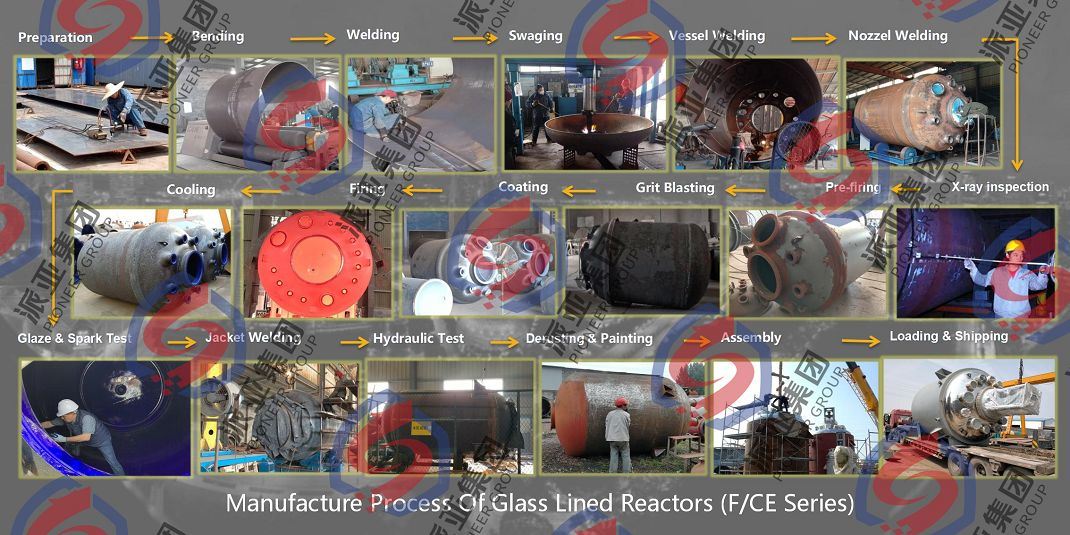

ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС

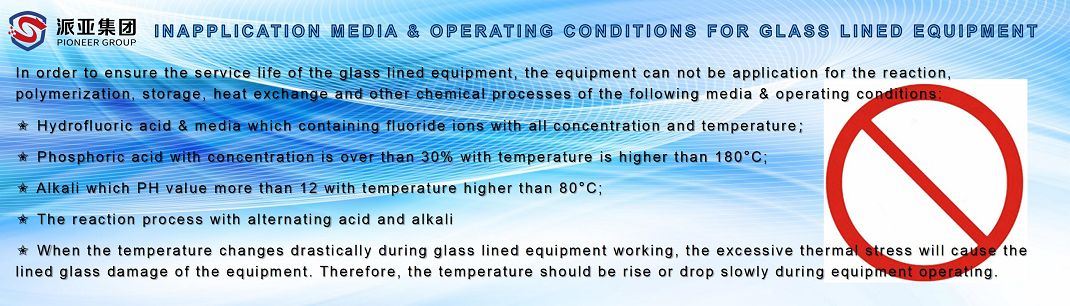

ПРИМЕНЕНИЕ СРЕДА И УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЛЯ ОБОРУДОВАНИЯ ИЗ СТЕКЛА

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ И ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ ИЗ СТЕКЛОПАКЕТА

ОСНОВНАЯ ЗАВОДСКАЯ ПРОВЕРКА

◆Испытание на механические характеристики стальной подложки

◆Испытание на растяжение зажимов

◆Испытание на антикоррозионную стойкость стеклянной футеровки/эмали с помощью испытательного стержня или блока

◆Контроль сварных швов с головкой: RT-100 процентов и оболочкой: RT-20 процентов

◆Положение сопла и проверка плоскостности

◆Визуальный осмотр облицованного слоя стекла после обжига

◆Определение толщины облицованного стекла после обжига

◆ Искровой тест 20 кВ для футерованного слоя стекла после обжига

◆Гидравлические испытания кожуха и сосуда

◆Бег без нагрузки и рабочий тест с водой для проверки работы системы перемешивания и электрического управления.

◆Испытание искрой 10 кВ и окончательная проверка облицованного слоя стекла перед поставкой

Fig-11 DETAILS AND INSPECTION(001)

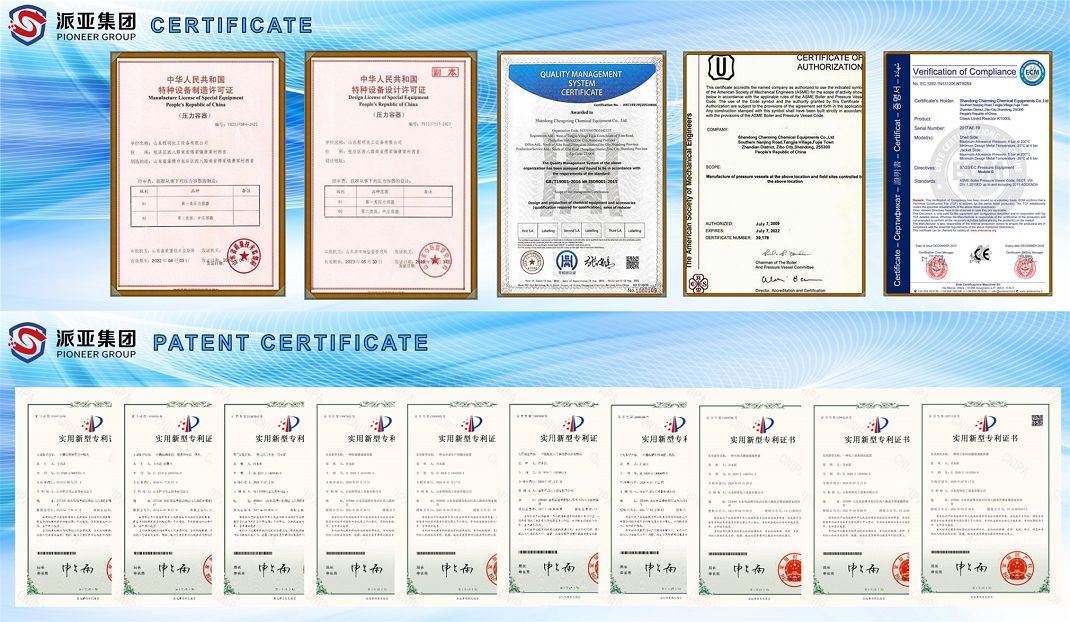

СЕРТИФИКАТ

НАШ ПАРТНЕР

ПОСЕТИТЕЛИ И ВЫСТАВКА

ПЛАНТЕЗИТ

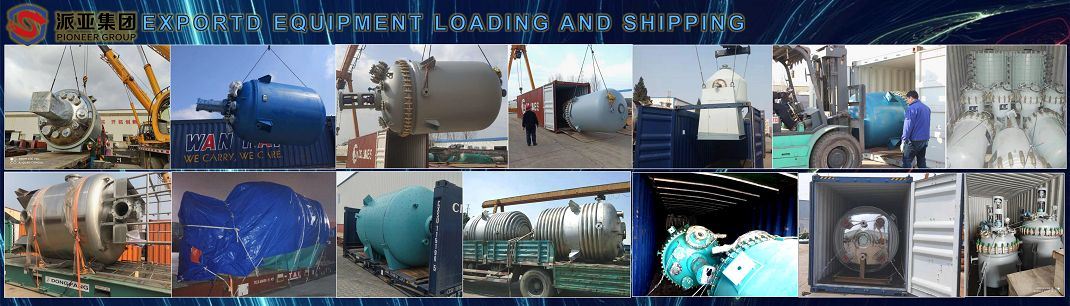

ЭКСПОРТ

Часто задаваемые вопросы

1. Чтобы мы могли точно указать цену и поставить качественную продукцию, пожалуйста, предоставьте технические данные вместе с вашим запросом:

1) Требуемое расчетное и рабочее давление, температура оборудования

2) Коррозионные характеристики или значение PH рабочей среды (если есть)

3）Стандарт соединительного фланца

4) Электропитание - напряжение, частота, взрывозащищенность и класс защиты в зависимости от области применения

5) Условия эксплуатации оборудования - Место установки (комнатная/наружная установка, отапливаемое/неотапливаемое помещение), класс взрывоопасной и пожароопасной зоны, климатическое исполнение и категория размещения

2. Минимальный заказ составляет один комплект каждого оборудования.

3. Наш порт погрузки - морской порт Циндао, Китай.

4. Наш срок доставки составляет от 60 до 120 дней после того, как мы получим 30-процентную предоплату и подтвердим схемы для различного оборудования.

5. Срок гарантии на наш продукт составляет один год с момента доставки.

6. Наш общий срок оплаты составляет 30 процентов от суммы контракта банковским переводом в качестве депозита, остаток 70 процентов банковским переводом или аккредитивом по предъявлении.

7. Если вам нужен сертификат, выданный третьей стороной, сообщите нам об этом.

Fig-16 FAQ(001)
